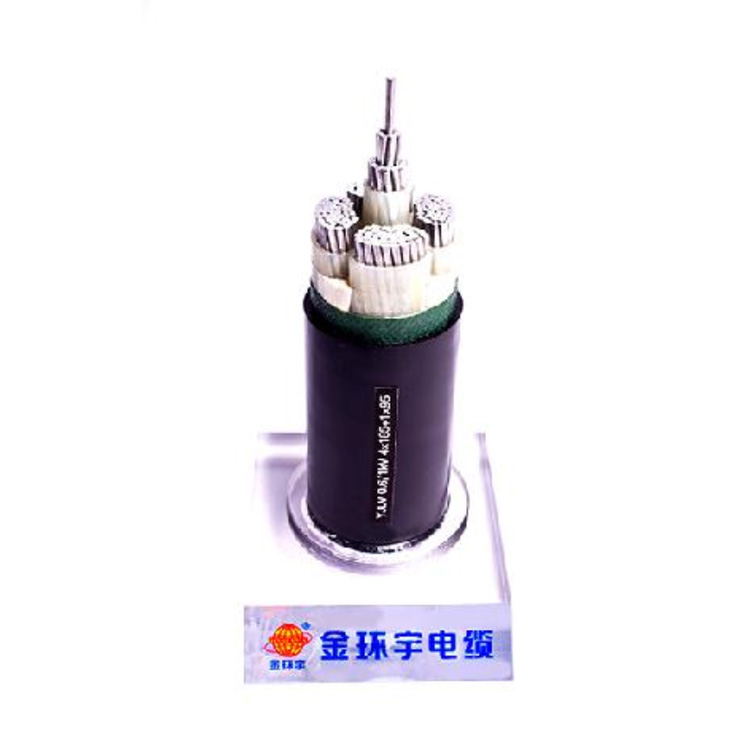

YJLV 0.6/1KV鋁芯交聯聚乙烯電纜

產品特點及用途

交聯聚乙烯絕緣電力電纜具有高機械強度、耐環境應力好、優良的電氣性能和耐化學腐蝕等特點，重量輕，結構簡單，使用方便，適用于交流額定電壓Uo/U為0.6/1KV及以下的輸配電線路上。

阻燃型電纜的主要特點是電最終版不易著火或著火時延燃僅局限在一定范圍內，適用于電纜敷設密集程度較高的發電站、地鐵、隧道、高層建筑、大型工礦企業、油田 、煤礦等場所。

耐火型電纜的要特點是電纜除了能在正常的工作條件下傳輸電力外，電纜在著火燃燒時仍能保持一定時間的正常運行，適用于核電站、地鐵、隧道、高層建筑等與防火安全和消防救生有關的地方。

低煙低鹵阻燃型電纜的特點是電纜不僅具備阻燃性能，而且具有較低的發煙性、低氯化氫釋出量，適用于那些對電纜燃燒的煙濃度及氯化氫氣體釋出量有一定要求的場合。

產品型號

阻燃電纜型號，在普通型電纜型號前加ZC。

耐火電纜型號，在普通型電纜型號前加N。

低煙無鹵阻燃型電纜型號，在普通型電纜型號前加WDZ。

YJLV 0.6/1KV 鋁芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜。

N-YJLV 0.6/1KV 鋁芯交聯聚乙烯絕緣聚氯乙烯護套耐火電力電纜。

YJLV22 0.6/1KV 鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜。

ZC-YJLV 0.6/1KV 鋁芯交聯聚乙烯絕緣聚氯乙烯護套阻燃C級電力電纜。

ZC-YJLV22 0.6/1KV 鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套阻燃C級電力電纜。

WDZ-YJLV 0.6/1KV 鋁芯交聯聚乙烯絕緣聚烯烴護套低煙無鹵阻燃型電纜。

WDZ-YJLV22 0.6/1KV 鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套低煙無鹵阻燃型電纜。

產品標準

ZC-YJV阻燃電力電纜按GB/T12706-2008標準組織生產。

低煙低鹵阻燃型電纜按GB/T9330-2008、GB/T19666-2005標準生產。

阻燃、耐火型電纜在執行GB/T12706.1-2008的同時，執行GB/T19666-2005、GA306-2007生產。

產品使用特性

1、額定電壓Uo/U為0.6/1KV;

2、電纜導體的長期允許工作溫度為90℃;

3、電纜敷設溫度應不低于0℃，其最小彎曲半徑如下：

單芯電纜——無鎧裝20D，有鎧裝——15D;

多芯電纜——無鎧裝15D，有鎧裝——12D;

注(D為電纜外徑mm)。

主要技術參數

電纜載流量計算條件

環境溫度25℃

電纜導體工作溫度90℃

電纜埋地敷設時，土壤熱阻系數g=1.0℃m/w，但尚未考慮電纜長期運行時由于水分遷移而導致土壤熱阻系數升高的現象。

電纜埋地敷設時，電纜與地面距離為700mm。

多根電纜敷設時，在空氣中和土壤中要分享敷設。

電力電纜安裝注意事項

電纜與熱力管道平行安裝時保持2m的距離，交叉時應保持0.5m。

電纜與其它管道平行或交叉安裝時均要保持0.5m的距離。

電纜的裝卸必須使用吊車或叉車，禁止平運，平放，大型電纜安裝時須使用放纜車，以免電纜受外力損傷或因人工拖動而擦傷。

電纜如因故不能及時敷設時，應將其放在干燥地方貯存，防止日光爆曬，電纜端頭進水等。

注意：電線電纜安裝應熟悉電線電纜性能的安裝人員或?qū)Ｂ毤夹g(shù)人員擔任，如仍有不清事項，請向相關技術部門或我廠技術部咨詢。
