電力電纜的基本結構由什么組成

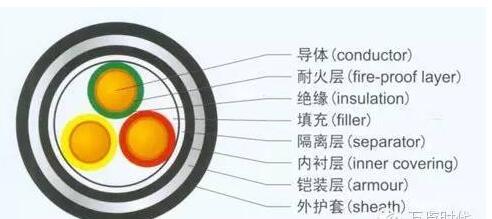

電力電纜的基本結構由線芯(導體)、絕緣層、屏蔽層和保護層四部分組成。

1、線芯

線芯是電力電纜的導電部分，用來輸送電能，是電力電纜的主要部分。

2、絕緣層

絕緣層是將線芯與大地以及不同相的線芯間在電氣上彼此隔離，保證電能輸送，是電力電纜結構中不可缺少的組成部分。

3、屏蔽層

15KV及以上的電力電纜一般都有導體屏蔽層和絕緣屏蔽層。

4、保護層

保護層的作用是保護電力電纜免受外界雜質和水分的侵入，以及防止外力直接損壞電力電纜。

電力電纜線路的基本結構

1、導體

導體是提供負荷電流的通路。其主要技術指標和要求：

1)導體截面和直流電阻：由于電流通過導體時因?qū)w存在電阻而會產生熱，因此，要根據輸送電流量選擇合適的導體截面，其直流電阻應符合規定值，以滿足電纜運行時的熱穩定要求。

2)導體結構：導體也是電纜工作時的高壓電極，而且其表面電場強度最大，如果局部有毛刺則該處的電場強度會更大。因此，設計和生產中以及使用部門在制作接頭的導體連接時，要解決的主要技術問題之一就是力圖使導體表面盡量做到光滑圓整無毛刺，以改善導體表面電場分布。

2、金屬屏蔽

金屬屏蔽的作用：

1)形成工作電場的低壓電極，當局部有毛刺時也會形成電場強度很大的情況，因此，也要力圖使導體表面盡量做到光滑圓整無毛刺。

2)提供電容電流及故障電流的通路，因此也有一定的截面要求。

3、半導電屏蔽層

半導電屏蔽層是中高壓電纜采用的一項改善金屬電極表面電場分布，同時提高絕緣表面耐電強度的重要技術措施。

1)首先代替導體形成了光滑園整的表面，大大改善了表面電場分布，

2)同時，能與絕緣緊密接觸，克服了絕緣與金屬無法緊密接觸而產生氣隙的弱點，而把氣隙屏蔽在工作場強之外。在附件制作中也普遍采用這一技術。

4、絕緣

絕緣是將高壓電極與地電極可靠隔離的關鍵結構。

1) 承受工作電壓及各種過電壓長期作用，因此其耐電強度及長期穩定性能 是保證整個電纜完成輸電任務的最重要部分。

2) 能耐受發熱導體的熱作用而保持應有的耐電強度。

電纜技術的進步主要由絕緣技術的進步所決定。從生產到運行，絕大部分試驗測量項目都是針對監測絕緣的各種性能為目的的。

5、護層

護層是保護絕緣和整個電纜正?？煽抗ぷ鞯闹匾ＷC。

針對各種環境使用條件設計有相應的護層結構。主要是機械保護(縱向、徑向的外力作用)，防水、防火、防腐蝕、防生物等?？梢愿鶕?jù)需要進行各種組合。

電力電纜的分類:

按電壓等級分:

按電壓等級可分為中、低壓電力電纜(35千伏及以下)、高壓電纜 (110千伏以上)、超高壓電纜(275～800千伏)以及特高壓電纜(1000千伏及以上)。此外，還可按電流制分為交流電纜和直流電纜。

按絕緣材料分:

1、油浸紙絕緣電力電纜 以油浸紙作絕緣的電力電纜。其應用歷史最長。它安全可靠，使用壽命長，價格低廉。主要缺點是敷設受落差限制。自從開發出不滴流浸紙絕緣后，解決了落差限制問題，使油浸紙絕緣電纜得以繼續廣泛應用。

2、塑料絕緣電力電纜 絕緣層為擠壓塑料的電力電纜。常用的塑料有聚氯乙烯、聚乙烯、交聯聚乙烯。塑料電纜結構簡單,制造加工方便，重量輕，敷設安裝方便,不受敷設落差限制。因此廣泛應用作中低壓電纜，并有取代粘性浸漬油紙電纜的趨勢。其最大缺點是存在樹枝化擊穿現象，這限制了它在更高電壓的使用。

3、橡皮絕緣電力電纜 絕緣層為橡膠加上各種配合劑，經過充分混煉后擠包在導電線心上，經過加溫硫化而成。它柔軟，富有彈性，適合于移動頻繁、敷設彎曲半徑小的場合。
