橋架內電纜敷設的具體要求及注意要點

橋架內電纜敷設應符合下列規定：

1 大于45°傾斜敷設的電纜每隔2m處設固定點。

2 電纜出入電纜溝、豎井、建筑物、柜(盤)、臺處以及管子管口處等作密封處理。

3 電纜敷設排列整齊，水平敷設的電纜，首尾兩端、轉彎兩側及每隔5-10m處設固定點;敷設于垂直橋架內的電纜固定點間距，不大于右表的規定。

電纜種類固定點的間距。

電力電纜全塑型：1000mm。

除全塑型外的電纜：1500mm。

控制電纜：1000mm。

注意要點：

1、橋架電纜敷設前進行絕緣測試和耐壓試驗，絕緣測試合格。

2、絕緣測試時，對于耐壓1KV以下電纜，用1kV搖表測線間及對地的絕緣電阻不低于10MΩ。

3、電纜沿橋架敷設時，單層敷設，排列整齊。不同等級電壓的電纜分層敷設，高壓電纜敷設在上層。

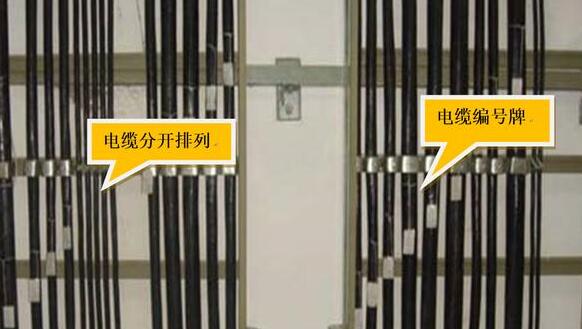

4、不同截面積不同耐壓等級的電纜分開布置。

5、電纜穿過樓板時，安裝套管。電纜敷設不得有絞擰、鎧裝壓扁、護層斷裂和表面嚴重劃傷等缺陷。

6、電纜沿橋架敷設，必須單層敷設，排列整齊、逐根綁扎。

7、電纜橋架內的電纜在首端、尾端、轉彎及每隔50m處設有注明電纜編號 型號、規格及起止點等標記牌。
