耐火電力電纜用途
本產品適用于額定電壓0.6/1KV及以下塑料絕緣電力電纜、450/750V及以下電氣裝備用電線電纜所使用的各類場所，尤其適用于有耐火要求的各類輸配電、控制、報警和消防系統等線路。
耐火電力電纜使用特性
1、導體長期允許工作溫度：XLPE絕緣 90℃;PVC絕緣：(普通) 70℃，(耐高溫) 105℃
2、短路時(5s)導體允許zui高溫度：XLPE絕緣 250℃;PVC絕緣： 160℃
耐火電力電纜產品性能
1、耐火電線電纜的導體符合GB/T3956的規定。
2、耐火絕緣層：根據耐火等級的不同，分別選用合成云母帶和金云母帶。A類耐火電纜，耐火層采用合成云母帶，其耐火等級為1000-1200℃;B類耐火電纜，耐火層采用金云母帶，其耐火等級為850-950℃。
3、耐火電線電纜的塑料絕緣厚度與相應的普通電線電纜的絕緣厚度相同。
4、耐火電線電纜的外徑：因增加了耐火絕緣層，耐火電線電纜的外徑比相應的普通電線電纜略有增加。
5、耐火電線電纜載流量：耐火電線電纜的載流量應不低于相應的普通電線電纜的載流量。
6、耐火特性：
A類耐火電線電纜應通過GB12666.6規定的A類耐火試驗，可在火焰溫度750-800℃時，施加1000V電壓，燃燒180分鐘或在火焰溫度1000℃時，施加1000V電壓，燃燒90分鐘，連接的3A熔絲不斷。
B類耐火電線電纜應通過GB12666.6規定的B類耐火試驗，可在火焰溫度750-800℃下，施加1000V電壓，燃燒90分鐘，連接的3A熔絲不斷。

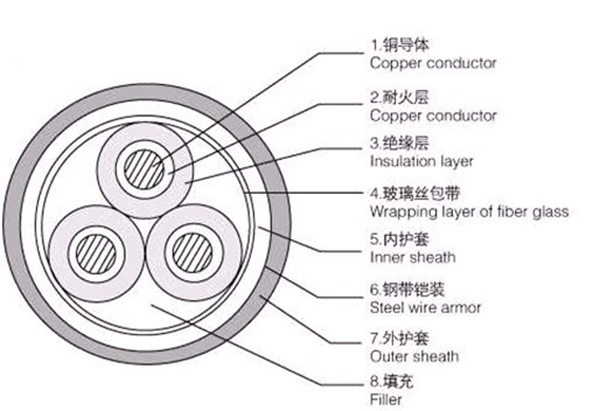

耐火電力電纜結構圖
1、導體 2、普通防火層或高防火層 3、導體屏蔽 4、絕緣層 5、絕緣屏蔽 6、填充
7、普通防火層或高防火層 8、包帶或內墊層 9、鎧裝層 10、外護層
耐火電力電纜型號
|
A類耐火電線電纜 |
||
|
型號 |
額定電壓 |
名稱 |
|
NH（A）-YJV |
0.6/1KV |
銅芯交聯聚乙烯絕緣聚氯乙烯護套A類耐火電力電纜 |
|
NH（A）-YJV22 |
銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套A類耐火電力電纜 |
|
|
NH（A）-YJV32 |
銅芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套A類耐火電力電纜 |
|
|
NH（A）-YJV42 |
銅芯交聯聚乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套A類耐火電力電纜 |
|
|
NH（A）-VV |
銅芯聚氯乙烯絕緣聚氯乙烯護套A類耐火電力電纜 |
|
|
NH（A）-VV22 |
銅芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套A類耐火電力電纜 |
|
|
NH（A）-VV32 |
銅芯聚氯乙烯絕緣細鋼絲鎧裝聚氯乙烯護套A類耐火電力電纜 |
|
|
NH（A）-VV42 |
銅芯聚氯乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套A類耐火電力電纜 |
|
|
NH（A）-KVV |
450/750V |
銅芯聚氯乙烯絕緣聚氯乙烯護套A類耐火控制電纜 |
|
NH（A）-KVV22 |
銅芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套A類耐火控制電纜 |
|
|
NH（A）-KVVP2 |
銅芯聚氯乙烯絕緣銅帶屏蔽聚氯乙烯護套A類耐火控制電纜 |
|
|
NH（A）-KVVP2-22 |
銅芯聚氯乙烯絕緣銅帶屏蔽鋼帶鎧裝聚氯乙烯護套A類耐火控制電纜 |
|
|
NH（A）-KVVRP |
銅芯聚氯乙烯絕緣銅帶屏蔽聚氯乙烯護套A類耐火控制軟電纜 |
|
|
NH（A）-KVVR |
銅芯聚氯乙烯絕緣聚氯乙烯護套A類耐火控制軟電纜 |
|
|
NH（A）-KVV32 |
銅芯聚氯乙烯絕緣細鋼絲鎧裝聚氯乙烯護套A類耐火控制電纜 |
|
|
NH（A）-BV |
450/750V |
銅芯聚氯乙烯絕緣A類耐火固定敷設用電纜 |
|
NH（A）-BVV |
300/500V |
銅芯聚氯乙烯絕緣聚氯乙烯護套A類耐火固定敷設用電纜 |
|
NH（A）-BVVB |
銅芯聚氯乙烯絕緣聚氯乙烯護套A類耐火固定敷設用扁電纜 |
|
|
NH（A）-BVR |
|
銅芯聚氯乙烯絕緣A類耐火固定敷設用軟電纜 |
|
B類耐火電線電纜 |
||
|
型號 |
額定電壓 |
名稱 |
|
NH-YJV |
0.6/1KV |
銅芯交聯聚乙烯絕緣聚氯乙烯護套B類耐火電力電纜 |
|
NH-YJV22 |
銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套B類耐火電力電纜 |
|
|
NH-YJV32 |
銅芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套B類耐火電力電纜 |
|
|
NH-YJV42 |
銅芯交聯聚乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套B類耐火電力電纜 |
|
|
NH-VV |
銅芯聚氯乙烯絕緣聚氯乙烯護套B類耐火電力電纜 |
|
|
NH-VV22 |
銅芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套B類耐火電力電纜 |
|
|
NH-VV32 |
銅芯聚氯乙烯絕緣細鋼絲鎧裝聚氯乙烯護套B類耐火電力電纜 |
|
|
NH-VV42 |
銅芯聚氯乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套B類耐火電力電纜 |
|
|
NH-KVV |
450/750V |
銅芯聚氯乙烯絕緣聚氯乙烯護套B類耐火控制電纜 |
|
NH-KVV22 |
銅芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套B類耐火控制電纜 |
|
|
NH-KVVP2 |
銅芯聚氯乙烯絕緣銅帶屏蔽聚氯乙烯護套B類耐火控制電纜 |
|
|
NH-KVVP2-22 |
銅芯聚氯乙烯絕緣銅帶屏蔽鋼帶鎧裝聚氯乙烯護套B類耐火控制電纜 |
|
|
NH-KVVRP |
銅芯聚氯乙烯絕緣銅帶屏蔽聚氯乙烯護套B類耐火控制軟電纜 |
|
|
NH-KVVR |
銅芯聚氯乙烯絕緣聚氯乙烯護套B類耐火控制軟電纜 |
|
|
NH-KVV32 |
銅芯聚氯乙烯絕緣細鋼絲鎧裝聚氯乙烯護套B類耐火控制電纜 |
|
|
NH-BV |
450/750V |
銅芯聚氯乙烯絕緣B類耐火固定敷設用電纜 |
|
NH-BVV |
300/500V |
銅芯聚氯乙烯絕緣聚氯乙烯護套B類耐火固定敷設用電纜 |
|
NH-BVVB |
銅芯聚氯乙烯絕緣聚氯乙烯護套B類耐火固定敷設用扁電纜 |
|
|
NH-BVR |
|
銅芯聚氯乙烯絕緣B類耐火固定敷設用軟電纜 |
|
型號 |
電壓 |
芯數 |
截面 mm2 |
|
NH(A)-YJV NH-YJV |
0.6/1kV |
1 |
1.5-800 |
|
2 |
1.5-185 |
||
|
3 |
1.5-400 |
||
|
4/5 |
1.5-300 |
||
|
3+1/4+1/3+2 |
4-300 |
||
|
NH(A)-KVV NH-KVV |
450/750V |
2-61 |
0.75-2.5 |
|
NH(A)-KVV22 NH-KVV22 |
4-14 |
4-10 |
|
|
NH(A)-KVVP2 NH-KVVP2 |
4-14 |
4-10 |
|
|
NH(A)-KVVP NH-KVVP |
2-61 |
0.75-2.5 |
|
|
NH(A)-KVVP2-22 NH-KVVP2-22 |
4-14 |
4-10 |
|
|
NH(A)-KVVRP NH-KVVRP |
4-61 |
0.5-2.5 |
|
|
NH(A)-KVV32 NH-KVV32 |
4-10 |
4-10 |
|
|
NH(A)-BV NH-BV |
450/750V |
1 |
1.5-400 |
|
NH(A)-BVV NH-BVV |
300/500V |
1/2/3/4/5 |
0.75-10 |
|
NH(A)-BVR NH-BVR |
450/750V |
1 |
1.5-70 |
|
NH(A)-BVVB NH-BVVB |
300/500V |
2/3 |
0.75-10 |
推薦閱讀：礦物絕緣電纜與耐火電纜之間的區別
