電力電纜的結構及每層的作用

電纜的結構

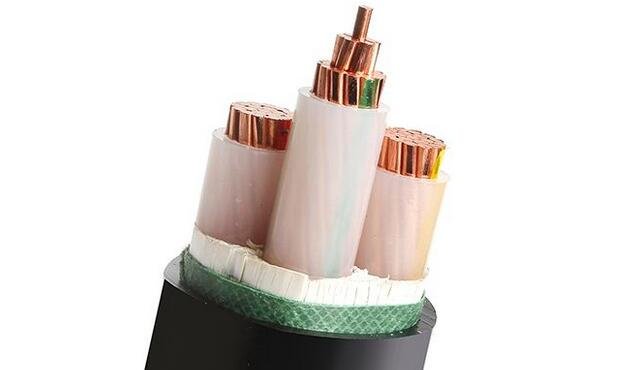

以銅纜為例，從下圖可以看到電纜的內襯層和護套即為電纜的內護層和外護層。

電線電纜護層的結構

1、外護層，保護內護層免受外界的影響和機械損傷，如在運輸安裝、敷設、運行中保護電纜線芯、絕緣浸漬物，避免機械損傷、受潮、滲漏外流、腐蝕等作用。外護層一般由內襯層、鎧裝層和外被層三部分組成，有的還有加強層。

2、內襯層，位于銷裝層和金屬護嘗之間的同心層，其鎧裝襯墊和金屬護套防腐蝕作用。內襯層有兩種結構形式。一種形式，是用一層預先浸漬的電纜麻布(或塑料)軟性織物，上面包以是由95%號瀝青和5%干瀝青的材料組成的浸漬組成;另一種結構形式，是用三層預先浸漬的電纜紙等重復包兩次 成，只用在鋼帶鎧裝電纜中。

3、鎧裝層，用來減少機械力對電纜的影響，在內襯層與外被層之間的同心層，用來承受作用到電纜上的機械力(抗壓或抗張)的保護層，同時也起電場屏蔽和防止外界電磁波干擾的作用。根據電纜的使用場合不同，鎧裝層通常采用粗圓鋼絲、弓形鋼絲、細圓鋼絲或由兩條鋼帶、兩條銅帶間隙或螺

4、繞包組成。鋼帶鎧裝層的主要作用是抗壓，適用地下理設的場合;鋼絲鎧裝層的主要作用是抗拉，主要用于水下或垂直敷設的場合。鎧裝材料有鎧裝電纜用冷軋鋼帶、鎧裝電纜用鍍鋅鋼帶和涂塑鋼帶。

5、外被層或外護層，在鎧裝層外面的同心層是電纜的最外層，主要對鎧裝層起防腐蝕保護作用。對于鋁包電纜、自容式充電纜相交聯聚乙烯電纜采用擠塑護套為宜;對于鉛包電纜，則由一層預浸的電纜麻布或油麻帶和丙基瀝青混合物組成。

6、外被層按防水性能可分一級外護層和二級外護層及三級外護層。一級外護層、二級外護層，對金屬護套和金屬鎧裝分別具有可靠防腐蝕作用。普通外護層是僅有一般防腐蝕性能的外護層。

7、加強層，它是充泊電纜所特有的結構，直接包繞在內護層外，以增強內護層的機械強度，一般用銅帶或不銹鋼帶作材料。加強層要求有一定的機械強度、柔韌性和不易腐蝕。

電纜內護層材料

PVC、PE、橡膠、鋁、鋼帶

電纜外護層材料

PVC、PE

電力電纜的內、外護層的作用

電力電纜的保護層根據其結構和作用的不同叉進一步分為密封護套和保護覆蓋層。其中,密封護套,也叫內護層,其作用是:保護絕緣線芯免受機械、水分、潮氣、化學物濕|、光等的損傷,防止絕緣受潮和漏油。

它分為鉛包和鋁包兩種。鉛包的優點是耐腐蝕性好,柔軟性好,易于彎曲、鉛封和施工;鋁包的優點是價格低,重量輕機械強度高。保護覆蓋層,也叫外護層,用以保護密封護套(內護層)免受機械損傷和化學腐蝕。

它由下列幾層組成:

①內襯墊層,保護密封層不受外層鋼鎧的機械損傷和周圍介質的化學作用;

②鋼鎧層,保護電纜不受機械損傷,并承受外力,一般采用鍍鋅鋼帶、鋼絲或銅帶、銅絲等作為鎧甲包繞在護套外(稱鎧裝電纜),鎧裝層同時起電場屏蔽和防止外界電磁波干擾的作用;

③外皮層,為了避免鋼帶、鋼絲受周圍媒質的腐蝕,一般在它們外面涂以瀝青或包繞浸漬黃麻層或擠壓聚乙烯、聚氯乙烯套。
